一、云平臺建設背景

2015年3月25號（中發[2015]9號），簡稱“電改9號文”。而本次新電改的是“三放開一獨立三強化”：輸配以外的經營性電價放開、售電業務放開、配電業務放開、公益性和調節性以外的發供電計劃放開，交易獨立平臺。本次電改將有利于還原電力的商品屬性，實現電力交易市場化，從而激發電力企業的市場活力，重塑電力工業價值鏈，并將帶動以下業務的發展：

●售電業務

計量、結算

●運維業務

巡檢、故障搶修、無人值守、動環（變壓器溫度、銅排溫度、線纜溫度、環境溫濕度、水浸、煙霧）、安防（門禁、報警、視頻、火災探測）、照明控制、給排水控制等；

●用能管理

需求響應、需量申報、諧波治理、節能診斷、綜合用能報告等；

●新能源接入業務

分布式光伏、充電樁、儲能、微網等；

二、云平臺整體結構

三、云平臺功能

●基礎數據配置

用戶管理

權限管理

測量裝置配置

●在線監測

一次配電圖

通訊狀態圖

越限、故障告警

需量監測

●變電所運維管理

巡檢計劃

故障檢修

派工、交接班

●設備管理

設備檔案（配電線纜、變壓器、配電設備）

設備檢修、維修檔案

●歷史數據查詢

電氣參數

環境參數

報警信息

●報表、統計數據

分時段用電統計

功率因素分析

事件統計、故障統計

分項能耗

地圖導航

結合電子地圖顯示變電所的分布情況，并匯總變電所數量、累計裝機容量、累計運行容量等信息，點擊圖標可跳轉至變電所詳細信息；

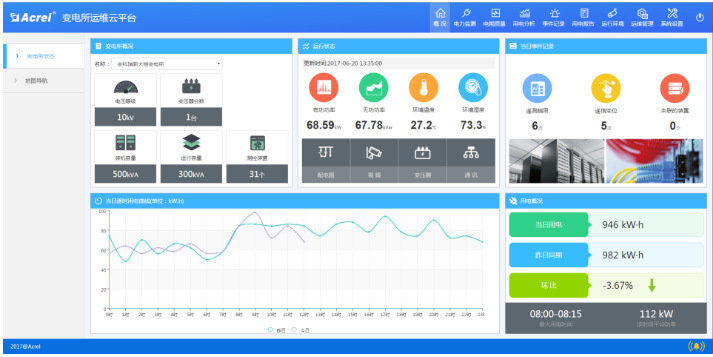

變電所概況

顯示某個變電所的基本信息（電壓等級、變壓器臺數、裝機容量、運行容量）、運行狀態（功率、環境溫濕度等）、事件信息（遙信事件、遙測事件）、當日用能情況（逐時用能趨勢、環比用能情況）；

電力參數查詢

可查詢電力儀表的某天的電力數據（電流、電壓、功率、頻率、諧波等），并以圖表和表格的形式顯示，數據可導出至EXCEL；

用能報表

可統計每一塊電力儀表每小時、每天、每月的用電情況，并進行同比、占比分析，相關數據可導出至EXCEL；

運行環境

顯示某個變電所的儀表通訊狀態、環境信息（溫度、濕度、水浸、煙霧等）、視頻信息等；

事件及報警信息

當系統監測到遙測越限、遙信變位事件時，主動以聲音、短信的形式告知用戶，并記錄相關事件供今后查詢統計；

變電所巡檢

通過系統編制巡檢計劃，經審核后生成巡檢任務推送給巡檢人員，巡檢人員執行巡檢任務并登記巡檢內容；

四、云平臺訪問方式

• 多種終端、多平臺訪問電力運維平臺，以表格、圖表、報表的形式可視化顯示數據；
• 通過APP執行變電所巡檢計劃、故障處理、交接班、設備臺賬；
• 通過、短信、郵件的方式主動接收云服務推送的各類報警信息、派工信息，隨時隨地移動辦公；

五、變電所改造

1、系統結構

2、改造清單

合作模式

1、硬件+服務費模式

硬件包含與變電所改造有關的多功能電表、綜合保護裝置、無線測量模塊、非電量傳感器（煙霧、門禁、水晶、攝像頭等）、網關，服務費根據變電所接入儀表的數量收取，客戶不需要再購買軟件。

    此種模式下，電力運維公司將數據托管在我司云平臺里，我司給電力運維公司分配用戶名，使其可訪問與權限相匹配的數據。

費用構成：硬件費+服務費

2、硬件+平臺費模式

    硬件與模式1相同，此模式可將云平臺部署在客戶的服務器中，作為客戶企業級電力運維云平臺使用，數據存放在客戶自己的服務器里。

    此模式客戶需要一次性購買平臺軟件，如果客戶沒有技術力量維護運維平臺，則還需每年支付一定的服務費用。

費用構成：硬件費+平臺費+服務費（如需）

3、硬件模式

硬件與模式1相同，此模式可將云平臺部署在第三方運維平臺，安科瑞公司提供變電所改造方案，通過網關將數據上傳至第三方運維平臺。

費用構成：硬件費
