概述

ADM130 宿舍用電管理終端主要用于計量單相交流用電，適合于學生宿舍（公寓）用電管理。該表支持一路進線和三路出線（可分別接空調、照明、插座或其他負載），并可對三路出線分別實現預付費控制、負載控制和時間控制，實現對學校用電管理的電力商品化、用電安全和按需控制。

管理終端支持485和紅外通訊，可方便地實現遠程抄表、遠程充值、遠程控制等功能。性能指標符合GB/T17215.321-2008標準。

儀表功能

2.1 主要功能

2.2 控制功能

2.2.1預付費管理控制

ADM130支持預付費功能。可設置基礎金額，供電表免費試用；可對剩余金額進行四級報警：余額不足報警（一級）、預跳閘報警（二級）、欠費報警（三級）、達到賒欠上限（四級）報警。每級報警都會導致電表背光常亮，預跳閘報警跳閘方式可設置為不跳閘、跳閘后自動合閘以及跳閘后不合閘等，跳閘后學生可通過按鍵自行合閘，達到賒欠上限后電表跳閘，此時只有繳費后才能繼續送電使用。

2.2.2時間管理控制

ADM130支持時間管理控制。L1、L2、L3可分別設置為工作日和節假日模式，每天多可設置8個時間段，每個時間段可分別設置為合閘狀態或夜間模式，合閘時間段內電表保持合閘，夜間時間段內，支路功率若大于夜間允許功率上限便跳閘。

2.2.3負載管理控制

ADM130支持豐富的負載管理控制，具體工作功能如下：

電流上限限制：限制支路大電流，支路電流超過15A或小于15A的設定值時，支路跳閘。

負載總功率限制：限制支路大用電功率，支路功率超過設定值時，支路跳閘。

夜間功率限制：需要與時間管理控制共同使用，在夜間模式下，支路電流超過設定值，支路跳閘

惡性負載識別：限制支路接入未定義的惡性負載，當支路接入未經允許的惡性負載（主要表現為較大的功率增量和較大的增量因數）時，支路跳閘。

惡性負載白名單識別：允許已定義的惡性負載正常用電（如飲水機等）。

空調模式：空調模式下，電表持續檢測空調微弱待機電流，一但存在拔斷空調插座的動作，電表便跳閘，且只能通過管理人員進行合閘送電。

ADM130允許除空調模式以外的跳閘動作自動合閘。允許次數，跳閘等待時間可設置。

3技術參數

3.1 電氣特性

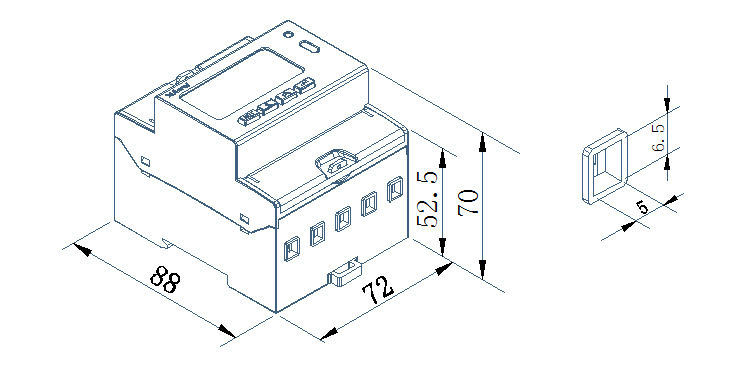

　　4 外形及安裝尺寸(單位：mm)

　　注：直接接入的接線力矩應不大于2.0N·m
